通過對五金沖壓模具間隙進行分區域討論,分析了各區域?qū)Ξa(chǎn)品質量和模具結構的影響,同時根據各區域材料變形特點設計出合理的模具結構,為合理模具間隙的確定以及模具設計提供了一定的參考。

一、從廢料情況看出的信息

廢料本質上就是成形孔的反像。即位置相反的相同部位。通過檢查廢料，你可以判斷上下模間隙是否正確。如果間隙過大，廢料會出現粗糙、起伏的斷裂面和一窄光亮帶區域。間隙越大，斷裂面與光亮帶區域所成角度就越大。如果間隙過小，廢料會呈現出一小角度斷裂面和一寬光亮帶區域。

過大間隙形成帶有較大卷邊和邊緣撕裂的孔，令剖面稍微有一薄邊緣突出。太小的間隙形成帶稍微卷邊和大角度撕裂，導致剖面或多或少地垂直于材料表面。

二、模具間隙的選擇

模具的間隙與所沖壓的材料的類型及厚度有關。不合理的間隙可以造成以下問題:

1、 如間隙過大，所沖壓工件的毛刺就比較大，沖壓質量差。如果間隙偏小，雖然沖孔的質量較好，但模具的磨損比較嚴重，大大降低模具的使用壽命，而且容易造成沖頭的折斷。

2、間隙過大或過小都容易在沖頭材料上產生粘連，從而造成沖壓時帶料。過小的間隙容易在沖頭底面與板料之間形成真空而發生廢料反彈。

3、 合理的間隙可以延長模具壽命，卸料效果好，減小毛刺和翻邊，板材保持潔凈，孔徑一致不會刮花板材，減少刃磨次數，保持板材平直，沖孔定位準確。

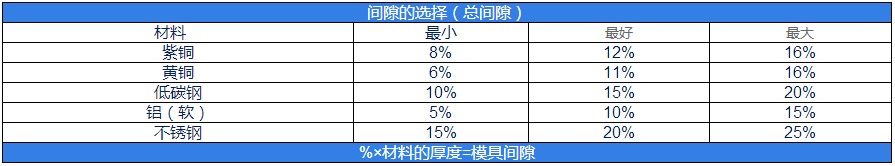

請參照下表選擇模具間隙(表中數據為百分?jǐn)?shù))

間隙的選擇（總間隙）材料最小最好最大紫銅8%12%16%黃銅6%11%16%低碳鋼10%15%20%鋁（軟）5%10%15%不銹鋼15%20%25%%×材料的厚度=模具間隙
